1.工作液循環系統主要由工作液槽（包括液面控制調節，液溫控制裝置油和抽油調節）和二組儲油箱及過濾系統組成。

2.工作液槽采用鋼板焊接結構，槽體正面門有自動和手動打開兩種，采用耐油橡膠密封條密封，槽內左右側裝有液位調節機構：泄油抽拉板、液位控制、液溫開關、沖、抽油閥等。

3.過濾箱亦稱儲油箱。工作液在油路中采用紙質過濾器徑向過濾，一組中有兩個過濾器串聯使用，工作液泵為離心泵，由于安裝在油箱底面，因此使用時無需打開泵帽，就可滿足真空吸油。

4.工作原理：工作液由離心泵從儲油箱中抽出，經過紙質過濾器和各調節閥后進入工作油槽，加工時可根據要求進行抽油或沖油，使用過的油可經液位調節溢流板和放油拉抽板流回儲油箱。臟油經過初步沉淀后再溢流回吸油腔，完成一個循環過程。

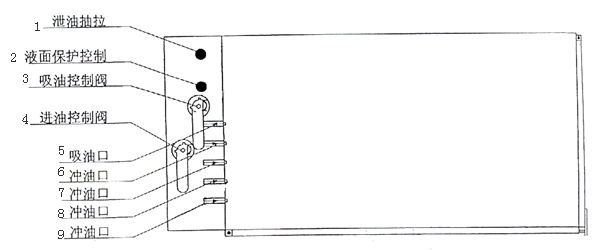

1：拉起后轉90°，可供油。                                                         4：控制進油大小。

2：可任意控制油位的高低。                                                       5：吸油標牌。

3：控制吸油吸力大小。                                                              6-9：沖油標牌。
